Dient zum Werfen 4 kg schwerer Granaten mit ca. 3/4 kg Sprengladung auf 50x bis 450x gegen freistehende oder schwach gedeckte lebende Ziele. Die Wurfgranate durchschlägt noch eine Deckung von 30cm Holz mit 15cm Erde. Die Wurfgranate besteht aus dem innen gerippten Oberteil aus Grauguß und der Führungshülse samt 4 Flügeln. In der Spitze des Oberteiles ist der Zünder eingeschraubt. Der Oberteil erhält als Sprengladung ca. 3/4 kg Dynamon. Als Initialladung dient eine halbe 0,1 kg Ekrafitsprengpatrone. Der Zünder wird erst während des Fluges scharf Einschrauben des Propellers, Heraustreten der Nadelspitze. Der Propeller ist durch einen Sperrstift der Schutzkappe gesichert. Letztere ist am Oberteil gedichtet und plombiert. Es dürfen nur Wurfgranaten mit intakten Plomben verwendet werden! Das Abnehmen der Schutzkappe erfolgt durch eine Drehung nach rechts (wobei die Plombe durchreißt) und darauf folgendes Abziehen der Kappe. Die Patrone besteht aus einer gekürzten Leuchtpatronenhülse, die in eine Papphülse gesteckt ist. Die Ladung 20g Lit A Geschützpulver ist durch eine Filzscheibe, eine Pappscheibe, durch Schellack und Paraffin abgedichtet.

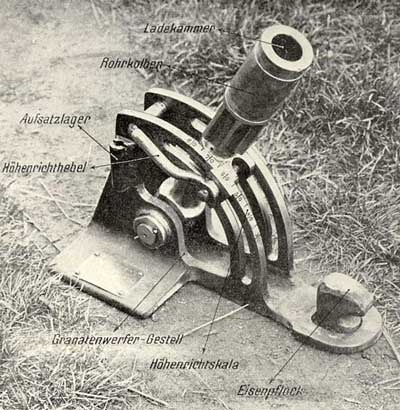

Tragbarer Granatwerfer
