§1.
I.
Abschnitt.
Beschreibung.
Die

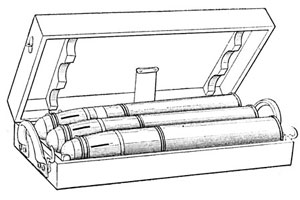

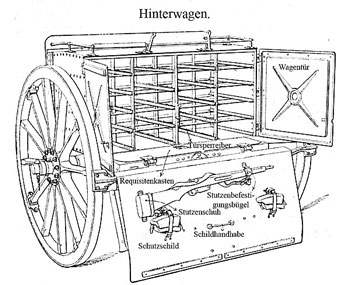

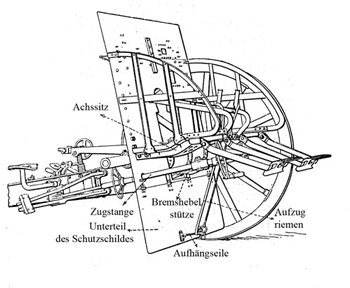

8cm Feldkanone M.5 ist ein Rohrrücklaufgeschütz
mit Schutzschilden, welches für die Verwendung von
Einheitspatronen eingerichtet ist.
§1. Rohr.
Das Rohr ist einwandig, aus
Schmiedebronze erzeugt und besitzt an der unteren Seite
drei Ausgüsse mit seitlichen Nuten zur Befestigung der
Führungsschienen. Letztere umfassen klauenartig die
Führungsleisten des Oberlafettenrohres. Das rückwärts
angeschraubte stählerne Rohrauge dient zur Verbindung
des Rohres mit dem Bremszylinder. Der vordere Teil der
Rohrbohrung ist mit
Zügen - rechtsläufigen, schraubenartig
gewundenen Einschnitten - versehen, welche das Geschoß
zwingen, bei seiner Bewegung durch die Bohrung eine
Drehung um seine Längsachse anzunehmen. Die Teile
zwischen den Zügen heißen
Felder. Die
Windung der Züge nennt man
Drall.
Kaliber heißt der
von Feld zu Feld gemessene Durchmesser des Rohres.Um im
Notfalle die beiläufige Seitenrichtung direkt über das
Rohr erteilen zu können, ist die Mittellinie des Rohres
markiert.Gegen das vordere Ende des vierkantigen
Rohrhinterstückes zu ist der Platz zum Aufstellen des
Richtbogens -
Richtbogenebene - durch eingeritzte Linien
gekennzeichnet. Zum Schutze der Mündung und des
Hinterstückes dienen die Mündungskappe und der
Verschlussmantel. |
